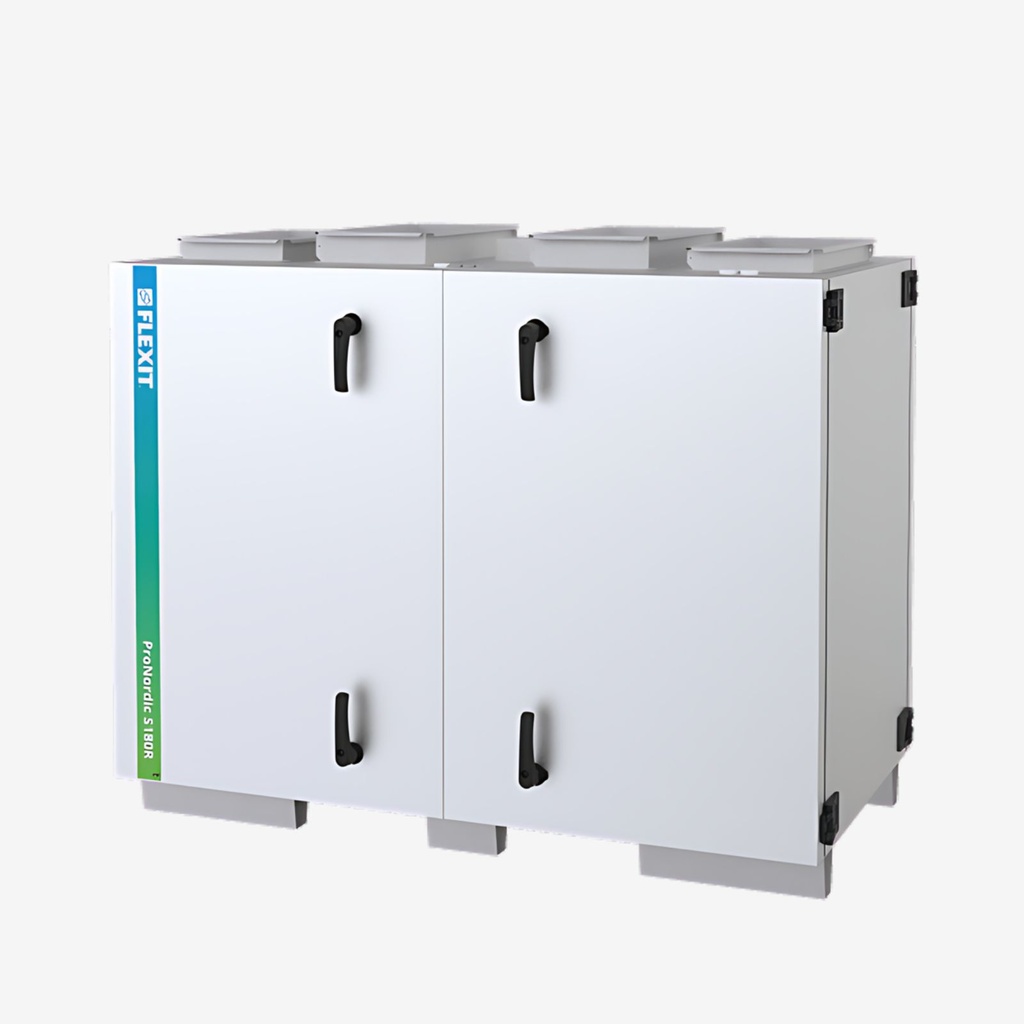

Flexit ProNordic S180R je komerčná vzduchotechnická jednotka z nórskeho radu ProNordic — navrhnutá pre školy, kancelárie, obchody, fitness centrá a bytové domy. S maximálnym prietokom vzduchu až 1 800 m³/h (pri 200 Pa) a obdĺžnikovým pripojením potrubia 500×250 mm pokryje ventiláciu stredne veľkých komerčných priestorov. Jednotka je energeticky úsporná a tichá vďaka EC ventilátorom s radiálnymi B-kolesami (2×500 W). Riadiaci systém Siemens Climatix CS2500 s komunikáciou Modbus TCP/IP alebo RTU zabezpečuje jednoduchú integráciu do systémov riadenia budov (BMS). Dodávaná ako pravé prevedenie s nastavením 400 V, jednoducho prestaviteľná na ľavé prevedenie a 230 V priamo na stavbe.
Kľúčové výhody
Výkonové parametre
Flexit ProNordic S180R poskytuje prietok vzduchu až 1 800 m³/h pri 200 Pa (SFP 2). Pri nižšom nastavení (SFP 1,5) dosahuje 1 060 m³/h s vyššou účinnosťou rekuperácie (85 %). Obdĺžnikové pripojenie potrubia 500×250 mm na hornej strane jednotky minimalizuje tlakové straty a zjednodušuje napojenie na vzduchotechnické rozvody.
@ 200 Pa (SFP 2)
(obdĺžnikové, horné)
Riadiaci systém Siemens Climatix CS2500
Integrovaný riadiaci systém s reguláciou konštantného prietoku alebo 3 rýchlostí. Komunikácia Modbus TCP/IP alebo RTU pre pripojenie na systém riadenia budov (BMS). Ovládací panel ProPanel (tlačidlový) alebo ProTouch (dotykový displej, Android) sa dodáva ako príslušenstvo. Časové programy (max. 4/deň) a filtračná signalizácia na základe tlakového rozdielu.
Flexibilný dizajn — nemožno objednať nesprávne
Dodávaná ako pravé prevedenie s nastavením 400 V. Orientácia na ľavé prevedenie a napätie 230 V sa zmení priamo na stavbe cez DIP prepínač. Ohrievacia batéria (elektrická 4 800 W alebo vodná) sa inštaluje na mieste. Táto flexibilita eliminuje riziko chybnej objednávky a šetrí náklady pri zmenách v projekte.
Komerčné budovy — kancelárie, školy, obchody
S prietokom až 1 800 m³/h je ProNordic S180R ideálna pre kolektívnu ventiláciu bytových domov, školské zariadenia, obchodné priestory, fitness centrá a stredne veľké kancelárske budovy. Jedno zariadenie zabezpečí kvalitný vzduch pre celý objekt.
Robustná konštrukcia pre technické miestnosti
Dvojstenné panely s hrúbkou 50 mm bez tepelných mostov zabezpečujú vynikajúcu tepelnú izoláciu. Premyslené rozmiestnenie komponentov uľahčuje inštaláciu a servis. Kvalitná filtrácia ePM1 55 % (F7) na prívodnom aj odpadovom vzduchu zachytáva jemný prach a peľ.
Jednoduchá inštalácia a servis
ProNordic S180R je konštruovaná s dôrazom na efektívnu inštaláciu a údržbu. Všetky vzduchové prípojky sú umiestnené na hornej strane jednotky (obdĺžnikové pripojenie 500×250 mm), čo zjednodušuje napojenie na vzduchotechnické rozvody.
Jednotku je možné demontovať na samostatné moduly — rotorový modul (44 kg), ventilátory (2×11 kg) a dvere (4×14 kg) — čím sa netto hmotnosť pre transport znižuje na 143 kg. Kompaktné rozmery umožňujú preniesť jednotku cez dverný otvor 80 cm.
Automatický bypass zabezpečuje voľné chladenie (free-cooling) v prechodných obdobiach. Filtračná signalizácia na základe tlakového rozdielu upozorní na potrebu výmeny filtrov.
ProPanel a ProTouch — dva spôsoby ovládania
ProPanel je štandardný ovládací panel s tlačidlami pre základnú prevádzku a prehľad stavu jednotky. Vhodný tam, kde postačuje jednoduché ovládanie bez pokročilých nastavení.
ProTouch je dotykový panel od Siemens (Android) s aplikáciou pre lokálne pripojenie k jednotke. Ponúka rozšírené možnosti nastavenia, vizualizáciu prevádzkových parametrov a históriu alarmov. Oba panely sa dodávajú samostatne ako príslušenstvo.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Max. prietok vzduchu (80 % / SFP 2) | 1 800 m³/h @ 200 Pa |
| Prietok vzduchu (85 % / SFP 1,5) | 1 060 m³/h @ 200 Pa |
| Typ výmenníka | Rotačný (regeneratívny) |
| Typ ventilátorov | B-wheel radiálne s EC motormi |
| Príkon ventilátorov | 2×500 W (230 V) |
| Príkon rotorového motora | 40 W |
| Max. otáčky ventilátorov | 2 700 rpm |
| El. ohrievacia batéria (voliteľná) | 4 800 W |
| Vodná ohrievacia batéria | Voliteľná (inštalácia na mieste) |
| Menovité napätie | 230 V alebo 400 V / 50 Hz |
| Celkový príkon (s el. batériou) | 6 010 W |
| Celkový príkon (s vodnou batériou) | 1 210 W |
| Pripojenie potrubia | 500×250 mm (obdĺžnikové, horné pripojenie) |
| Filtre | Kompaktné ePM1 55 % (F7), 792×287×360 mm |
| Riadiaci systém | Siemens Climatix CS2500 |
| Komunikácia | Modbus TCP/IP alebo RTU |
| Regulácia ventilátorov | ModBus (konštantný prietok / 3 rýchlosti) |
| Rozmery (š×v×h) | 1 630×1 320×1 030 mm |
| Hĺbka bez dverí | 795 mm |
| Hmotnosť brutto | 265 kg |
| Hmotnosť netto (transport) | 143 kg (prejde dverami 80 cm) |
| Hmotnosť rotorového modulu | 44 kg |
| Hmotnosť ventilátorov | 2×11 kg |
| Hmotnosť dverí | 4×14 kg |
| Konfigurácia | Pravé (prestaviteľné na ľavé cez DIP prepínač) |
| Montáž | Podlahová, vnútorná inštalácia |
| Ovládacie panely | ProPanel (tlačidlový) / ProTouch (dotykový, Siemens Android) |
| Certifikácie | ERP 2018 (EU 1253/2014), Nordic Swan Ecolabel eligible |
| Artikl | 171500 |
| GTIN | 7023671715007 |
Elektrické varianty
| Parameter | El. batéria 230 V | El. batéria 400 V | Vodná batéria 230 V | Vodná batéria 400 V |
|---|---|---|---|---|
| Celkový príkon | 6 010 W | 6 010 W | 1 210 W | 1 210 W |
| Príkon el. batérie | 4 800 W | 4 800 W | — | — |
| Menovitý prúd | 17,3 A | 10,0 A | 5,3 A | 3,1 A |
| Veľkosť ističa | 3×25 A | 3×16 A | 3×10 A | 3×10 A |
ProNordic S180R vs S220R — porovnanie modelov
ProNordic S180R — max. 1 800 m³/h (500 l/s) pri 200 Pa. Stredný model radu ProNordic vhodný pre bytové domy, školy s viacerými triedami, kancelárie a obchodné priestory. Rozmery 1 630×1 320×1 030 mm, hmotnosť 265 kg. Pripojenie potrubia 500×250 mm (obdĺžnikové, zhora). Ventilátory 2×500 W, voliteľný el. dohrev 4 800 W.
ProNordic S220R — max. 2 400 m³/h (667 l/s) pri 200 Pa. Vyšší výkon pre väčšie budovy — veľké školy, open-plan kancelárie, obchodné centrá a fitness centrá. Rozmery 1 630×1 420×1 130 mm, hmotnosť 280 kg. Rovnaké pripojenie 500×250 mm. Silnejšie ventilátory 2×750 W, voliteľný el. dohrev 6 600 W. Oba modely prejdú dverami šírky 80 cm a zdieľajú rovnakú automatiku Siemens Climatix CS2500, filtre ePM1 55 % (F7) a princíp flexibility (pravé/ľavé, 400 V/230 V).
Pre menšie priestory zvážte ProNordic S140R (až 1 555 m³/h). Pre rezidenčné použitie (rodinné domy) odporúčame rad Flexit Nordic — modely Nordic S4 (461 m³/h) alebo Nordic L6 SW (657 m³/h).
Spoľahlivá komerčná ventilácia. Stredný výkon. Profesionálne riadenie.
Flexit ProNordic S180R je energeticky úsporná vzduchotechnická jednotka s rotačným výmenníkom tepla, prietokom až 1 800 m³/h a riadením Siemens Climatix CS2500 — flexibilná, spoľahlivá a skladom dostupná.
