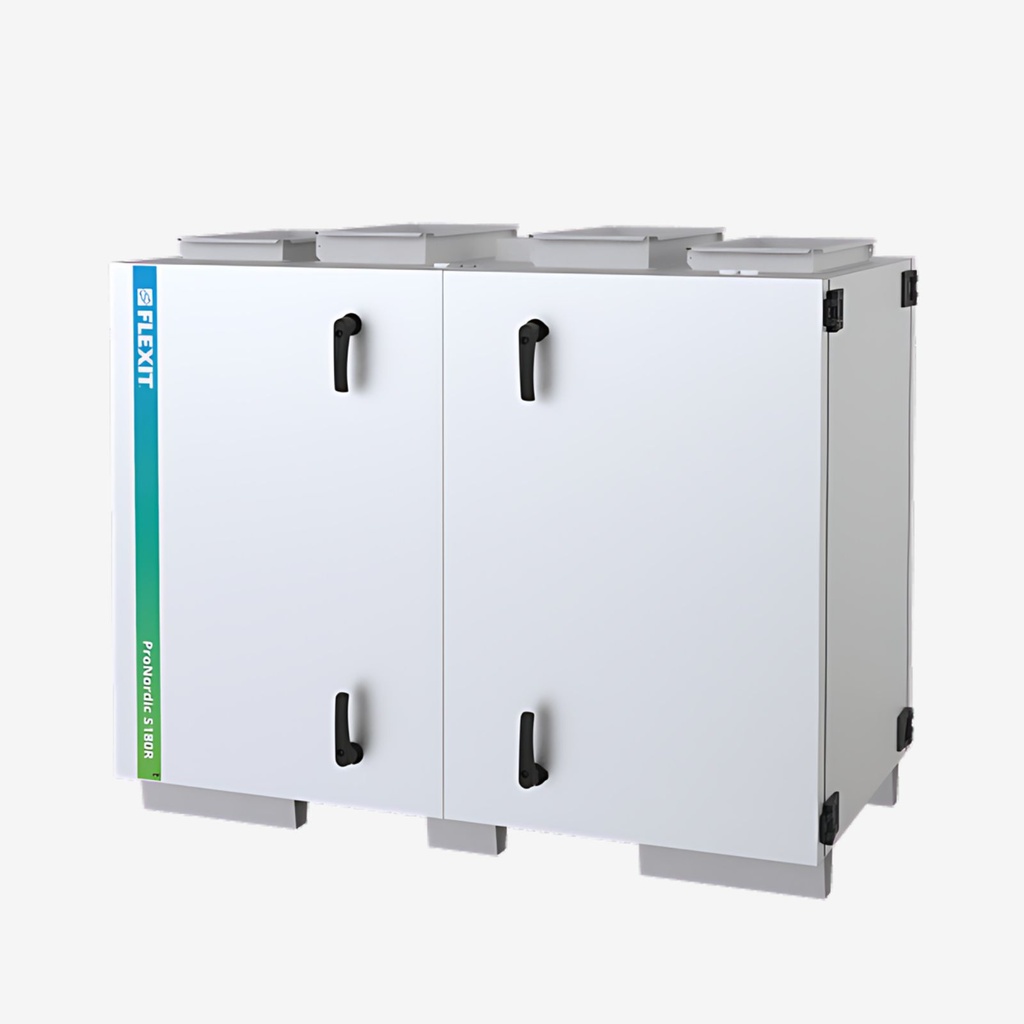

Flexit ProNordic S180R je komerční vzduchotechnická jednotka z norské řady ProNordic — navržená pro školy, kanceláře, obchody, fitness centra, ambulance a bytové domy. S maximálním průtokem vzduchu až 1 800 m³/h (při 200 Pa) a obdélníkovým připojením potrubí 500×250 mm pokrývá ventilaci středně velkých komerčních prostor. Jednotka je energeticky úsporná a tichá díky EC ventilátorům s radiálními B-koly (2×500 W). Řídicí systém Siemens Climatix CS2500 s komunikací Modbus TCP/IP nebo RTU zajišťuje snadnou integraci do systémů řízení budov (BMS). Dodávána jako pravé provedení s nastavením 400 V, snadno přestavitelná na levé provedení a 230 V přímo na stavbě.
Klíčové výhody
Výkonové parametry
Flexit ProNordic S180R dodává průtok vzduchu až 1 800 m³/h při 200 Pa (SFP 2). Při nižším nastavení (SFP 1,5) dosahuje 1 060 m³/h s vyšší účinností zpětného získávání tepla (85 %). Obdélníkové připojení potrubí 500×250 mm na horní straně jednotky minimalizuje tlakové ztráty a zjednodušuje napojení na vzduchotechnické rozvody.
@ 200 Pa (SFP 2)
(obdélníkové, horní)
Řídicí systém Siemens Climatix CS2500
Integrovaný řídicí systém s regulací konstantního průtoku nebo 3 rychlostí. Komunikace Modbus TCP/IP nebo RTU pro připojení k systému řízení budov (BMS). Ovládací panel ProPanel (tlačítkový) nebo ProTouch (dotykový displej, Android) se dodává jako příslušenství. Časové programy (max. 4/den) a filtrační signalizace na základě tlakového rozdílu.
Flexibilní design — nelze objednat špatně
Dodávána jako pravé provedení s nastavením 400 V. Přestavení na levé provedení a napětí 230 V se provádí přímo na stavbě pomocí DIP přepínače. Ohřívací baterie (elektrická 4 800 W nebo vodní) se instaluje na místě. Tato flexibilita eliminuje riziko chybné objednávky a šetří náklady při změnách v projektu.
Komerční budovy — kanceláře, školy, obchody
S průtokem až 1 800 m³/h je ProNordic S180R ideální pro kolektivní ventilaci bytových domů, školních zařízení, obchodních prostor, fitness center a středně velkých kancelářských budov. Jedno zařízení zajistí kvalitní vzduch pro celý objekt.
Robustní konstrukce pro technické místnosti
Dvojstěnné panely s tloušťkou 50 mm bez tepelných mostů zajišťují vynikající tepelnou izolaci. Promyšlené rozvržení komponentů usnadňuje instalaci a servis. Kvalitní filtrace ePM1 55 % (F7) na přívodním i odtahovém vzduchu zachycuje jemný prach a pyl.
Snadná instalace a servis
ProNordic S180R je navržena s důrazem na efektivní instalaci a údržbu. Všechny vzduchové přípojky jsou umístěny na horní straně jednotky (obdélníkové připojení 500×250 mm), což zjednodušuje napojení na vzduchotechnické rozvody.
Jednotku lze rozložit na jednotlivé moduly — rotorový modul (44 kg), ventilátory (2×11 kg) a dveře (4×14 kg) — čímž se čistá hmotnost pro transport sníží na 143 kg. Kompaktní rozměry umožňují pronést jednotku dveřním otvorem 80 cm.
Automatický bypass zajišťuje volné chlazení v přechodných obdobích. Filtrační signalizace na základě tlakového rozdílu upozorní na potřebu výměny filtrů.
ProPanel a ProTouch — dva způsoby ovládání
ProPanel je standardní tlačítkový ovládací panel pro základní provoz a přehled stavu jednotky. Vhodný tam, kde postačuje jednoduché ovládání bez pokročilých nastavení.
ProTouch je dotykový panel Siemens (Android) s aplikací pro lokální připojení k jednotce. Nabízí rozšířená nastavení, vizualizaci provozních parametrů a historii alarmů. Oba panely se dodávají samostatně jako příslušenství.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Max. průtok vzduchu (80 % / SFP 2) | 1 800 m³/h @ 200 Pa |
| Průtok vzduchu (85 % / SFP 1,5) | 1 060 m³/h @ 200 Pa |
| Typ výměníku | Rotační (regenerativní) |
| Typ ventilátorů | Radiální s B-koly a EC motory |
| Příkon ventilátorů | 2×500 W (230 V) |
| Příkon rotorového motoru | 40 W |
| Max. otáčky ventilátorů | 2 700 rpm |
| El. ohřívací baterie (volitelná) | 4 800 W |
| Vodní ohřívací baterie | Volitelná (instalace na místě) |
| Jmenovité napětí | 230 V nebo 400 V / 50 Hz |
| Celkový příkon (s el. baterií) | 6 010 W |
| Celkový příkon (s vodní baterií) | 1 210 W |
| Připojení potrubí | 500×250 mm (obdélníkové, horní připojení) |
| Filtry | Kompaktní ePM1 55 % (F7), 792×287×360 mm |
| Řídicí systém | Siemens Climatix CS2500 |
| Komunikace | Modbus TCP/IP nebo RTU |
| Regulace ventilátorů | ModBus (konstantní průtok / 3 rychlosti) |
| Rozměry (š×v×h) | 1 630×1 320×1 030 mm |
| Hloubka bez dveří | 795 mm |
| Hmotnost brutto | 265 kg |
| Hmotnost netto (transport) | 143 kg (projde dveřmi 80 cm) |
| Hmotnost rotorového modulu | 44 kg |
| Hmotnost ventilátorů | 2×11 kg |
| Hmotnost dveří | 4×14 kg |
| Konfigurace | Pravé (přestavitelné na levé pomocí DIP přepínače) |
| Montáž | Podlahová, vnitřní instalace |
| Ovládací panely | ProPanel (tlačítkový) / ProTouch (dotykový, Siemens Android) |
| Certifikace | ERP 2018 (EU 1253/2014), Nordic Swan Ecolabel eligible |
| Číslo produktu | 171500 |
| GTIN | 7023671715007 |
Elektrické varianty
| Parametr | El. baterie 230 V | El. baterie 400 V | Vodní baterie 230 V | Vodní baterie 400 V |
|---|---|---|---|---|
| Celkový příkon | 6 010 W | 6 010 W | 1 210 W | 1 210 W |
| Příkon el. baterie | 4 800 W | 4 800 W | — | — |
| Jmenovitý proud | 17,3 A | 10,0 A | 5,3 A | 3,1 A |
| Jistič | 3×25 A | 3×16 A | 3×10 A | 3×10 A |
ProNordic S180R vs S220R — porovnání modelů
ProNordic S180R — max. 1 800 m³/h (500 l/s) při 200 Pa. Střední model řady ProNordic vhodný pro bytové domy, školy s více třídami, kanceláře a obchodní prostory. Rozměry 1 630×1 320×1 030 mm, hmotnost 265 kg. Připojení potrubí 500×250 mm (obdélníkové, shora). Ventilátory 2×500 W, volitelný el. dohřev 4 800 W.
ProNordic S220R — max. 2 400 m³/h (667 l/s) při 200 Pa. Vyšší výkon pro větší budovy — velké školy, open-plan kanceláře, obchodní centra a fitness centra. Rozměry 1 630×1 420×1 130 mm, hmotnost 280 kg. Stejné připojení 500×250 mm. Výkonnější ventilátory 2×750 W, volitelný el. dohřev 6 600 W. Oba modely projdou dveřmi šířky 80 cm a sdílejí stejnou automatiku Siemens Climatix CS2500, filtry ePM1 55 % (F7) a princip flexibility (pravé/levé, 400 V/230 V).
Pro menší prostory zvažte ProNordic S140R (až 1 555 m³/h). Pro rezidenční použití (rodinné domy) doporučujeme řadu Flexit Nordic — modely Nordic S4 (461 m³/h) nebo Nordic L6 SW (657 m³/h).
Spolehlivá komerční ventilace. Střední výkon. Profesionální řízení.
Flexit ProNordic S180R je energeticky úsporná vzduchotechnická jednotka s rotačním výměníkem tepla, průtokem až 1 800 m³/h a řízením Siemens Climatix CS2500 — flexibilní, spolehlivá a skladem.
