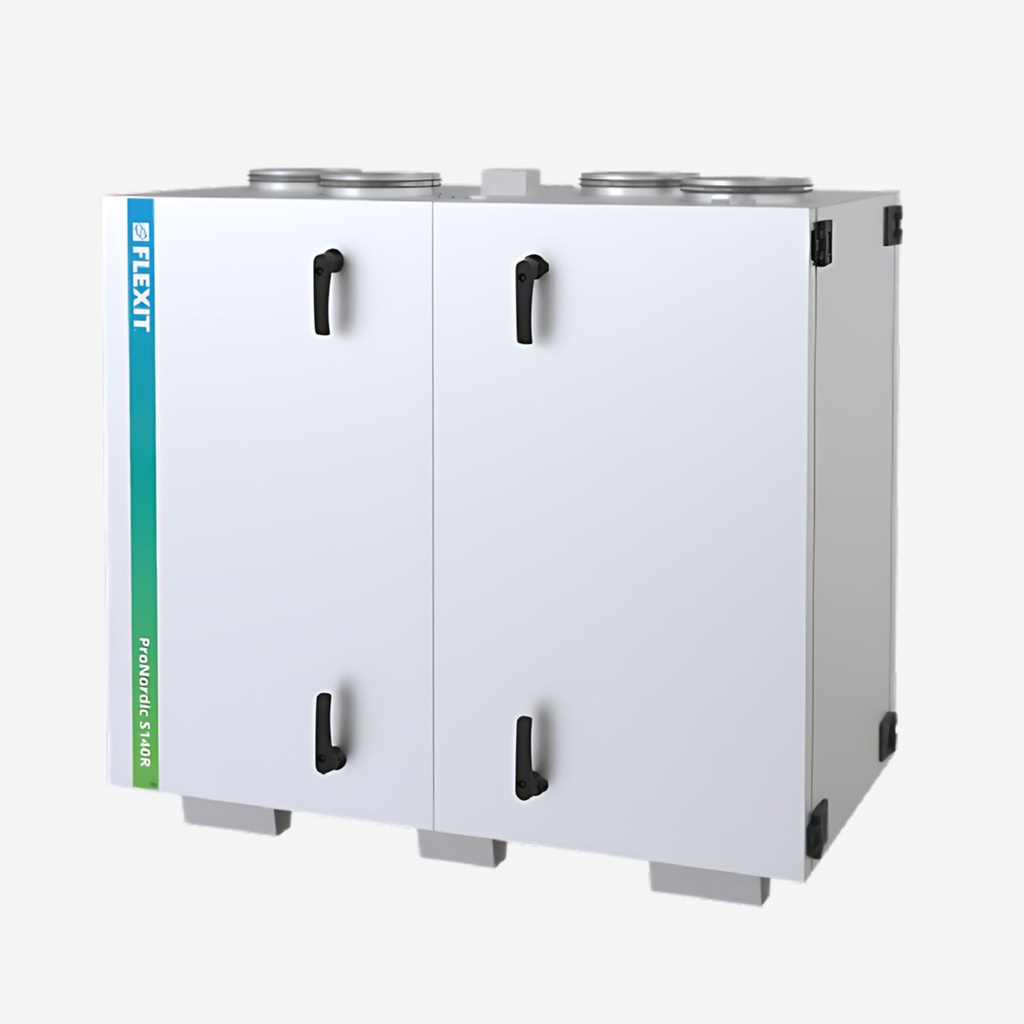

Flexit ProNordic S140R je komerčná vzduchotechnická jednotka s rotačným výmenníkom tepla, navrhnutá pre komerčné budovy v náročných severskych klimatických podmienkach. S nominálnym prietokom vzduchu 1 365 m³/h (pri 200 Pa) a kruhovým pripojením potrubia Ø250 mm pokryje ventiláciu bytových domov, škôl, kancelárskych budov, obchodov a fitness centier. Jednotka je energeticky úsporná a tichá vďaka EC ventilátorom s radiálnymi B-kolesami (2×500 W). Riadiaci systém Siemens Climatix CS2500 s komunikáciou Modbus TCP/IP alebo RTU zabezpečuje jednoduchú integráciu do systémov riadenia budov (BMS). Dodávaná ako pravé prevedenie, jednoducho prestaviteľná na ľavé prevedenie prepnutím DIP prepínača priamo na stavbe.
Kľúčové výhody
Výkonové parametre
Flexit ProNordic S140R poskytuje nominálny prietok vzduchu 1 365 m³/h pri 200 Pa (maximálne až 1 555 m³/h). Kruhové pripojenie potrubia Ø250 mm na hornej strane jednotky minimalizuje tlakové straty a zjednodušuje napojenie na vzduchotechnické rozvody.
(432 l/s)
(kruhové, horné)
Riadiaci systém Siemens Climatix CS2500
Integrovaný riadiaci systém s reguláciou konštantného prietoku alebo 3 rýchlostí. Komunikácia Modbus TCP/IP alebo RTU pre pripojenie na systém riadenia budov (BMS). Ovládací panel ProPanel (tlačidlový) alebo ProTouch (dotykový displej, Android) sa dodáva ako príslušenstvo. Časové programy (max. 4/deň) a filtračná signalizácia na základe tlakového rozdielu.
Flexibilný dizajn — nemožno objednať nesprávne
Dodávaná ako pravé prevedenie s dostupnosťou v 230 V aj 400 V. Orientácia na ľavé prevedenie sa zmení priamo na stavbe prepnutím DIP prepínača. Ohrievacia batéria (elektrická 3 600 W alebo vodná) sa inštaluje na mieste. Táto flexibilita eliminuje riziko chybnej objednávky a šetrí náklady pri zmenách v projekte.
Komerčné budovy — kancelárie, školy, obchody
S nominálnym prietokom 1 365 m³/h (379 l/s) pri 200 Pa je ProNordic S140R ideálna pre kolektívnu ventiláciu bytových domov, školské zariadenia, obchodné priestory, fitness centrá a stredne veľké kancelárske budovy. Jedno zariadenie zabezpečí kvalitný vzduch pre celý objekt.
Robustná konštrukcia pre technické miestnosti
Dvojstenné panely s hrúbkou 50 mm bez tepelných mostov zabezpečujú vynikajúcu tepelnú izoláciu. Premyslené rozmiestnenie komponentov uľahčuje inštaláciu a servis. Kvalitná filtrácia ePM1 55 % (F7) na prívodnom aj odpadovom vzduchu zachytáva jemný prach a peľ.
Jednoduchá inštalácia a servis
ProNordic S140R je konštruovaná s dôrazom na efektívnu inštaláciu a údržbu. Všetky vzduchové prípojky sú umiestnené na hornej strane jednotky (kruhové pripojenie Ø250 mm), čo zjednodušuje napojenie na vzduchotechnické rozvody.
Jednotku je možné demontovať na samostatné moduly — rotorový modul (38 kg), ventilátory (2×11 kg) a dvere — čím sa netto hmotnosť pre transport znižuje na 125 kg. Kompaktné rozmery umožňujú preniesť jednotku cez dverný otvor 70 cm.
Automatický bypass zabezpečuje voľné chladenie (free-cooling) v prechodných obdobiach. Filtračná signalizácia na základe tlakového rozdielu upozorní na potrebu výmeny filtrov.
ProNordic sa montuje prioritne do interiéru — technická miestnosť, strojovňa vzduchotechniky alebo podhľadový priestor v rámci budovy. Jednotka musí byť umiestnená na suchom mieste chránenom pred poveternostnými vplyvmi.
ProPanel a ProTouch — dva spôsoby ovládania
ProPanel je štandardný ovládací panel s tlačidlami pre základnú prevádzku a prehľad stavu jednotky. Vhodný tam, kde postačuje jednoduché ovládanie bez pokročilých nastavení.
ProTouch je dotykový panel od Siemens (Android) s aplikáciou pre lokálne pripojenie k jednotke. Ponúka rozšírené možnosti nastavenia, vizualizáciu prevádzkových parametrov a históriu alarmov. Oba panely sa dodávajú samostatne ako príslušenstvo.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Max. prietok vzduchu | 1 555 m³/h (432 l/s) |
| Nominálny prietok (80 % / SFP 2) | 1 365 m³/h pri 200 Pa |
| Znížený prietok (80 % / SFP 1,5) | 950 m³/h pri 150 Pa |
| Typ výmenníka | Rotačný (regeneratívny) |
| Typ ventilátorov | B-wheel radiálne s EC motormi |
| Príkon ventilátorov | 2×500 W (230 V) |
| Príkon rotorového motora | 40 W |
| Max. otáčky ventilátorov | 2 700 rpm |
| El. ohrievacia batéria (voliteľná) | 3 600 W |
| Vodná ohrievacia batéria | Voliteľná (inštalácia na mieste) |
| Menovité napätie | 230 V alebo 400 V / 50 Hz |
| Celkový príkon (s el. batériou) | 4 810 W |
| Pripojenie potrubia | Ø250 mm (kruhové, horné pripojenie) |
| Filtre | Kompaktné ePM1 55 % (F7), 695×405×100 mm |
| Riadiaci systém | Siemens Climatix CS2500 |
| Komunikácia | Modbus TCP/IP alebo RTU |
| Regulácia ventilátorov | ModBus (konštantný prietok / 3 rýchlosti) |
| Rozmery (š×v×h) | 1 480×1 360×935 mm |
| Hĺbka bez dverí | 695 mm |
| Hmotnosť brutto | 233 kg |
| Hmotnosť netto (transport) | 125 kg (prejde dverami 70 cm) |
| Hmotnosť rotorového modulu | 38 kg |
| Hmotnosť ventilátorov | 2×11 kg |
| Konfigurácia | Pravé (prestaviteľné na ľavé cez DIP prepínač) |
| Montáž | Podlahová, vnútorná inštalácia |
| Ovládacie panely | ProPanel (tlačidlový) / ProTouch (dotykový, Siemens Android) |
| Certifikácie | ERP 2018 (EU 1253/2014), Nordic Swan Ecolabel eligible |
| Artikl | 171200 |
| GTIN | 7023671712006 |
Elektrické varianty
| Parameter | El. batéria 230 V | El. batéria 400 V | Vodná batéria 230 V | Vodná batéria 400 V |
|---|---|---|---|---|
| Celkový príkon | 4 810 W | 4 810 W | 1 210 W | 1 210 W |
| Príkon el. batérie | 3 600 W | 3 600 W | — | — |
| Menovitý prúd | 14,3 A | 8,3 A | 5,3 A | 3,1 A |
| Veľkosť ističa | 3×20 A | 3×16 A | 3×10 A | 3×10 A |
ProNordic S140R vs S100R — ktorý model zvoliť?
ProNordic S140R ponúka nominálny prietok 1 365 m³/h pri 200 Pa (max. 1 555 m³/h) a je ideálna pre stredne veľké komerčné priestory — bytové domy s 20–40 bytmi, školy s 10–20 triedami, stredne veľké kancelárie.
Pre menšie objekty s nižším požadovaným prietokom zvážte ProNordic S100R (max. 1 275 m³/h). Pre väčšie priestory je vhodný ProNordic S180R (max. 1 800 m³/h) alebo ProNordic S220R (max. 2 400 m³/h). Celý rad ProNordic zahŕňa 14 modelov s prietokom od 780 do 6 000 m³/h vo variantoch S (horné pripojenie) a L (bočné pripojenie).
Pre rezidenčné použitie (rodinné domy) odporúčame rad Flexit Nordic.
Komerčná VZT jednotka pre náročné projekty. Skladom. Flexibilná konfigurácia.
Flexit ProNordic S140R je energeticky úsporná vzduchotechnická jednotka s rotačným výmenníkom tepla, prietokom 1 365 m³/h, riadením Siemens Climatix CS2500 a 5-ročnou zárukou — flexibilná, spoľahlivá a skladom dostupná.
