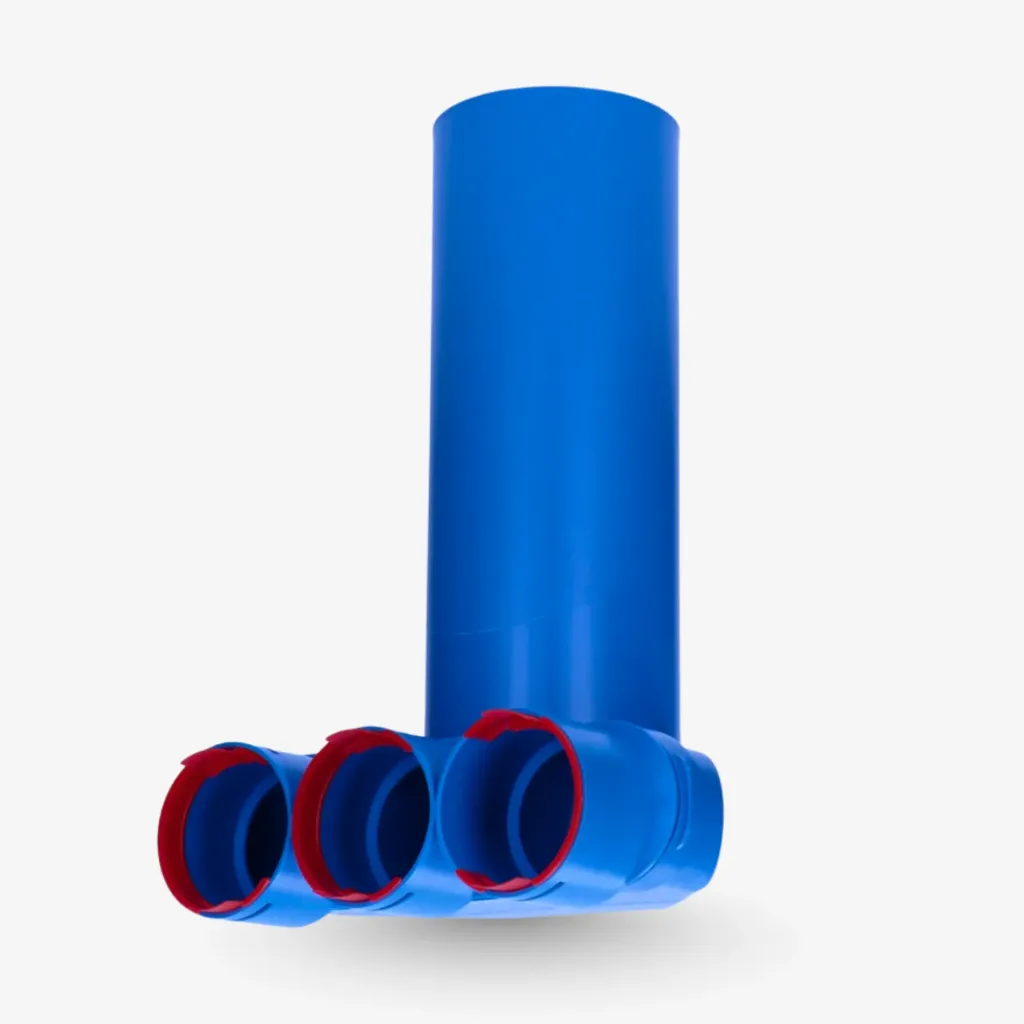

Skrzynka rozdzielcza AST 3xDN75/125to wysokowydajny element dystrybucji powietrza, zaprojektowany do łączenia głównych gałęzi wentylacyjnych z elastycznymi kanałami. Ta skrzynka o długości 400 mm zapewnianiezawodny rozdział przepływu powietrzaprzy minimalnych stratach ciśnienia, co czyni ją niezbędnym elementem każdego nowoczesnego systemu HVAC skoncentrowanego na jakości powietrza w pomieszczeniach.
Kluczowe korzyści
Precyzyjne zarządzanie powietrzem
Konfiguracja 3xDN75 pozwala na zrównoważony rozdział powietrza w wielu pomieszczeniach, zapewniając szczytową wydajność systemu rekuperacji.
Projekt przyjazny dla instalatora
Dzięki długości 400 mm i wyraźnie zdefiniowanym punktom podłączenia, skrzynka ta upraszcza instalację w ciasnych przestrzeniach sufitowych lub konstrukcjach podłogowych dla profesjonalistów HVAC.
Higieniczne powietrze w pomieszczeniach
Wykonana z materiałów wspierających wysokie standardy jakości powietrza wewnętrznego, zapobiegających gromadzeniu się kurzu i ułatwiających utrzymanie czystości systemu w długim okresie.
Solidna trwałość
Seria AST została zbudowana tak, aby wytrzymać trudne warunki na placu budowy, oferując stabilną i sztywną obudowę dla sieci dystrybucji powietrza.
Zastosowanie i kompatybilność
Ta skrzynka rozdzielcza została zaprojektowana specjalnie dla systemu VENTIT AirFlex. Jest idealna do projektów mieszkalnych wymagających centralnego punktu dystrybucji między głównym kanałem nawiewnym/wywiewnym 125 mm a trzema indywidualnymi elastycznymi rurami 75 mm. Jest w pełni kompatybilna z naszą ofertącentralnych jednostek rekuperacyjnych, zapewniając profesjonalne rozwiązanie do zarządzania powietrzem w wielu pomieszczeniach.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Główne przyłącze | Ø 125 mm |
| Przyłącza odgałęźne | 3x DN75 (średnica zewnętrzna 75 mm, średnica wewnętrzna 63 mm) |
| Długość całkowita | 400 mm |
| Seria systemu | AST / AirFlex |
| Materiał | Ocynkowana stal wysokogatunkowa |
| Zastosowanie | Nawiew i wywiew powietrza |
Zaprojektowana dla wydajności
Zapewnij maksymalną wydajność swojego systemu wentylacyjnego dzięki profesjonalnym elementom dystrybucji powietrza.Sprawdź nasze centralne jednostki rekuperacyjne.
Uwaga dotycząca średnicy: DN75 oznacza średnicę zewnętrzną przewodu 75 mm; średnica wewnętrzna wynosi 63 mm.
| Marka | Ventit |
Dane VentPlan
Model VentPlan
Komponent
- Model
- PB 3xDN75/125 (OD75–ID63 / Ø125)
- Numer
- 604003
- Producent
- Ventit
- Kategoria
- plenums
Podgląd 3D
OBJ + MTLSkrzynka przejściowa do podłączenia 3× DN75 (OD75/ID63) do króćca głównego Ø125. Dostępne: diagram 2D, model 3D OBJ, materiały MTL.
| Typ komponentu | skrzynka przejściowa |
|---|---|
| Połączenia wtórne | 3× DN75 |
| Średnica zewn. / wewn. | OD75 / ID63 |
| Króciec główny | Ø125 |
| Model 3D | OBJ + MTL |
