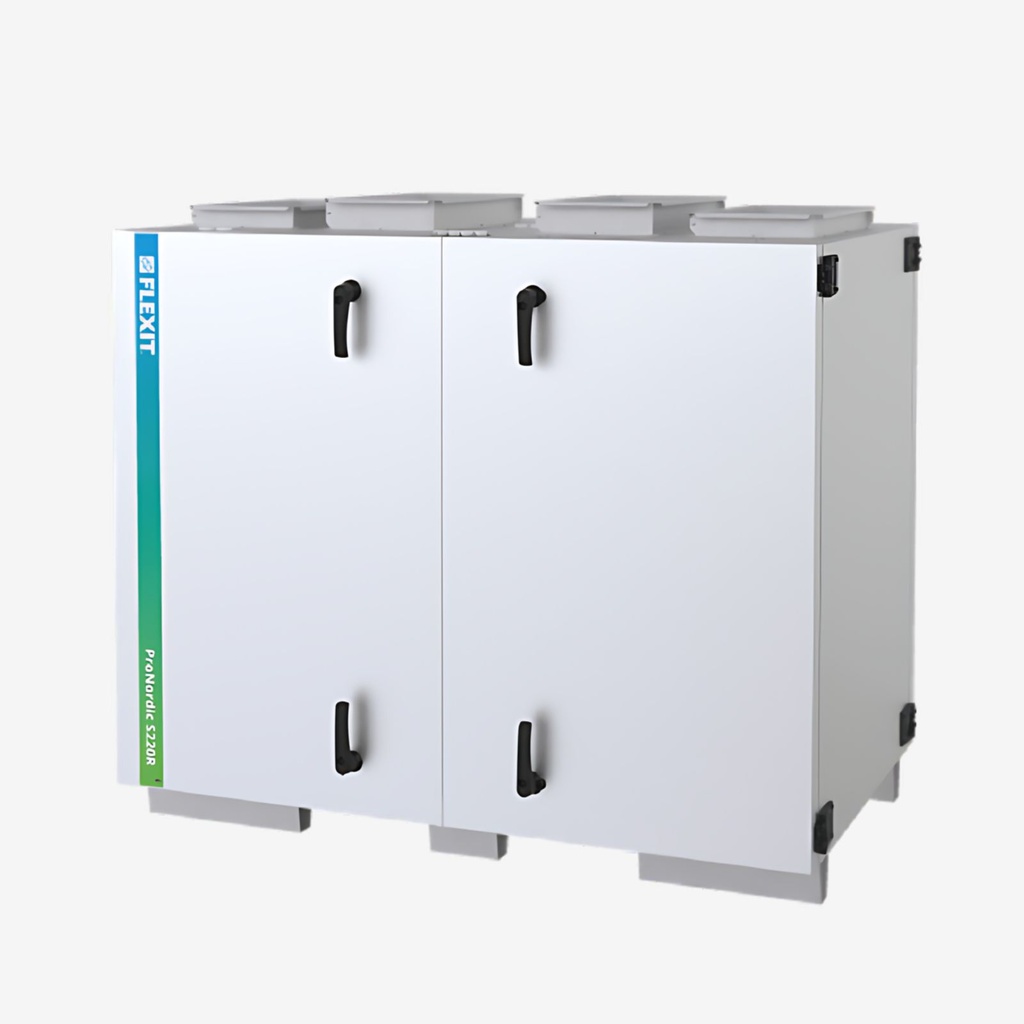

Flexit ProNordic S220R je výkonná vzduchotechnická jednotka s rotačním výměníkem tepla, navržená pro komerční budovy v náročných severských klimatických podmínkách. S maximálním průtokem vzduchu až 2 400 m³/h a obdélníkovým připojením potrubí 500×250 mm pokryje ventilaci kancelářských budov, škol, obchodů, fitness center i bytových domů. Jednotka je energeticky úsporná a tichá díky EC ventilátorům s radiálními B-koly (2×750 W). Řídicí systém Siemens Climatix CS2500 s komunikací Modbus TCP/IP nebo RTU zajišťuje jednoduchou integraci do systémů řízení budov (BMS). Dodávaná jako pravé provedení s nastavením 400 V, jednoduše přestavitelná na levé provedení a 230 V přímo na stavbě.
Klíčové výhody
Výkonové parametry
Flexit ProNordic S220R poskytuje průtok vzduchu až 2 400 m³/h při 200 Pa. Obdélníkové připojení potrubí 500×250 mm na horní straně jednotky minimalizuje tlakové ztráty a zjednodušuje napojení na vzduchotechnické rozvody.
@ 200 Pa
(obdélníkové, horní)
Řídicí systém Siemens Climatix CS2500
Integrovaný řídicí systém s regulací konstantního průtoku nebo 3 rychlostí. Komunikace Modbus TCP/IP nebo RTU pro připojení na systém řízení budov (BMS). Ovládací panel ProPanel (tlačítkový) nebo ProTouch (dotykový displej, Android) se dodává jako příslušenství. Časové programy (max. 4/den) a filtrační signalizace na základě tlakového rozdílu.
Flexibilní design — nelze objednat nesprávně
Dodávaná jako pravé provedení s nastavením 400 V. Orientace na levé provedení a napětí 230 V se změní přímo na stavbě. Ohřívací baterie (elektrická 6 600 W nebo vodní) se instaluje na místě. Tato flexibilita eliminuje riziko chybné objednávky a šetří náklady při změnách v projektu.
Komerční budovy — kanceláře, školy, obchody
S průtokem až 2 400 m³/h je ProNordic S220R ideální pro kolektivní ventilaci bytových domů, školská zařízení, obchodní prostory, fitness centra a větší kancelářské budovy. Jedno zařízení zajistí kvalitní vzduch pro celý objekt.
Robustní konstrukce pro technické místnosti
Dvojstěnné panely s tloušťkou 50 mm bez tepelných mostů zajišťují vynikající tepelnou izolaci. Promyšlené rozmístění komponentů usnadňuje instalaci a servis. Kvalitní filtrace ePM1 55 % (F7) na přívodním i odpadním vzduchu zachytává jemný prach a pyl.
Jednoduchá instalace a servis
ProNordic S220R je konstruována s důrazem na efektivní instalaci a údržbu. Všechny vzduchové přípojky jsou umístěny na horní straně jednotky (obdélníkové připojení 500×250 mm), což zjednodušuje napojení na vzduchotechnické rozvody.
Jednotku je možné demontovat na samostatné moduly — rotorový modul (51 kg), ventilátory (2×15 kg) a dveře (4×16 kg) — čímž se netto hmotnost pro transport snižuje na 135 kg. Kompaktní rozměry umožňují přenést jednotku přes dveřní otvor 90 cm.
Automatický bypass zajišťuje volné chlazení (free-cooling) v přechodných obdobích. Filtrační signalizace na základě tlakového rozdílu upozorní na potřebu výměny filtrů.
ProNordic se montuje prioritně do interiéru — technická místnost, strojovna vzduchotechniky nebo podhledový prostor v rámci budovy. Jednotka musí být umístěna na suchém místě chráněném před povětrnostními vlivy.
ProPanel a ProTouch — dva způsoby ovládání
ProPanel je standardní ovládací panel s tlačítky pro základní provoz a přehled stavu jednotky. Vhodný tam, kde postačuje jednoduché ovládání bez pokročilých nastavení.
ProTouch je dotykový panel od Siemens (Android) s aplikací pro lokální připojení k jednotce. Nabízí rozšířené možnosti nastavení, vizualizaci provozních parametrů a historii alarmů. Oba panely se dodávají samostatně jako příslušenství.
Technické parametry
| Parameter | Hodnota |
|---|---|
| Max. průtok vzduchu | 2 400 m³/h @ 200 Pa |
| Typ výměníku | Rotační (warmtewiel) |
| Typ ventilátorů | B-wheel radiální s EC motory |
| Příkon ventilátorů | 2×750 W (230 V) |
| Příkon rotorového motoru | 40 W |
| Max. otáčky ventilátorů | 2 700 rpm |
| El. ohřívací baterie (volitelná) | 6 600 W |
| Vodní ohřívací baterie | Volitelná (instalace na místě) |
| Jmenovité napětí | 230 V nebo 400 V / 50 Hz |
| Celkový příkon (s el. baterií) | 8 310 W |
| Připojení potrubí | 500×250 mm (obdélníkové, horní připojení) |
| Filtry | Kompaktní ePM1 55 % (F7), 892×287×370 mm |
| Řídicí systém | Siemens Climatix CS2500 |
| Komunikace | Modbus TCP/IP nebo RTU |
| Regulace ventilátorů | ModBus (konstantní průtok / 3 rychlosti) |
| Rozměry (š×v×h) | 1 630×1 420×1 130 mm |
| Hloubka bez dveří | 895 mm |
| Hmotnost brutto | 280 kg |
| Hmotnost netto (transport) | 135 kg (projde dveřmi 90 cm) |
| Hmotnost rotorového modulu | 51 kg |
| Hmotnost ventilátorů | 2×15 kg |
| Hmotnost dveří | 4×16 kg |
| Konfigurace | Pravé (přestavitelné na levé na místě) |
| Montáž | Podlahová, vnitřní instalace |
| Ovládací panely | ProPanel (tlačítkový) / ProTouch (dotykový, Siemens Android) |
| Certifikace | ERP 2018 (EU 1253/2014), Nordic Swan Ecolabel eligible |
| Artikl | 172000 |
| GTIN | 7023671720001 |
Elektrické varianty
| Parameter | El. baterie 230 V | El. baterie 400 V | Vodní baterie 230 V | Vodní baterie 400 V |
|---|---|---|---|---|
| Celkový příkon | 8 310 W | 8 310 W | 1 710 W | 1 710 W |
| Příkon el. baterie | 6 600 W | 6 600 W | — | — |
| Jmenovitý proud | 24 A | 13,7 A | 7,4 A | 4,2 A |
| Velikost jističe | 3×32 A | 3×20 A | 3×10 A | 3×10 A |
ProNordic S220R vs S240R — který model zvolit?
ProNordic S220R nabízí průtok až 2 400 m³/h a je ideální pro středně velké komerční prostory — kancelářské budovy, školy, bytové domy a obchodní centra.
Pro větší objekty s vyšším požadovaným průtokem zvažte ProNordic S240R (až 3 100 m³/h) nebo ProNordic S260R (až 3 900 m³/h). Pro menší prostory je vhodný ProNordic S180R (až 1 800 m³/h) nebo ProNordic S140R (až 1 555 m³/h). Celá řada ProNordic zahrnuje 14 modelů s průtokem od 780 do 6 000 m³/h ve variantách S (horní připojení) a L (boční připojení).
Pro rezidenční použití (rodinné domy) doporučujeme řadu Flexit Nordic.
Spolehlivá komerční ventilace. Vysoký výkon. Profesionální řízení.
Flexit ProNordic S220R je energeticky úsporná vzduchotechnická jednotka s rotačním výměníkem tepla, průtokem až 2 400 m³/h a řízením Siemens Climatix CS2500 — flexibilní, spolehlivá a skladem dostupná.
