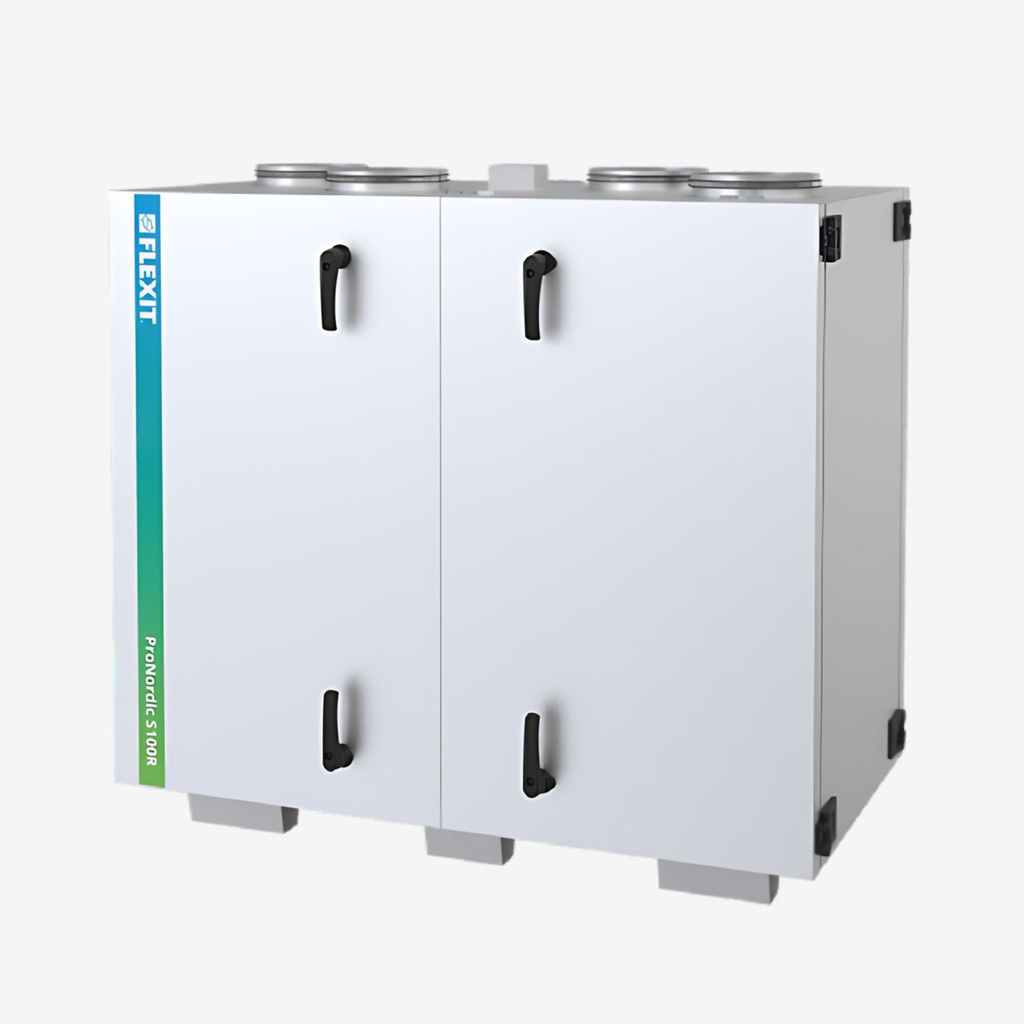

Flexit ProNordic S100R je kompaktná vzduchotechnická jednotka s rotačným výmenníkom tepla, navrhnutá pre komerčné budovy v náročných severských klimatických podmienkach. S maximálnym prietokom vzduchu až 1 275 m³/h a kruhovým pripojením potrubia Ø250 mm pokryje ventiláciu kancelárskych budov, škôl, obchodov, fitness centier aj bytových domov. Jednotka je energeticky úsporná a tichá vďaka EC ventilátorom s radiálnymi B-kolesami (2×500 W). Riadiaci systém Siemens Climatix CS2500 s komunikáciou Modbus TCP/IP alebo RTU zabezpečuje jednoduchú integráciu do systémov riadenia budov (BMS). Dodávaná ako pravé prevedenie s nastavením 400 V, jednoducho prestaviteľná na ľavé prevedenie a 230 V priamo na stavbe.
Kľúčové výhody
Výkonové parametre
Flexit ProNordic S100R poskytuje prietok vzduchu až 1 275 m³/h. Kruhové pripojenie potrubia Ø250 mm na hornej strane jednotky minimalizuje tlakové straty a zjednodušuje napojenie na vzduchotechnické rozvody.
(354 l/s)
(kruhové, horné)
Riadiaci systém Siemens Climatix CS2500
Integrovaný riadiaci systém s reguláciou konštantného prietoku alebo 3 rýchlostí. Komunikácia Modbus TCP/IP alebo RTU pre pripojenie na systém riadenia budov (BMS). Ovládací panel ProPanel (tlačidlový) alebo ProTouch (dotykový displej, Android) sa dodáva ako príslušenstvo. Časové programy (max. 4/deň) a filtračná signalizácia na základe tlakového rozdielu.
Flexibilný dizajn — nemožno objednať nesprávne
Dodávaná ako pravé prevedenie s nastavením 400 V. Orientácia na ľavé prevedenie a napätie 230 V sa zmení priamo na stavbe. Ohrievacia batéria (elektrická 3 600 W alebo vodná) sa inštaluje na mieste. Táto flexibilita eliminuje riziko chybnej objednávky a šetrí náklady pri zmenách v projekte.
Komerčné budovy — kancelárie, školy, obchody
S prietokom až 1 275 m³/h (354 l/s) je ProNordic S100R ideálna pre kolektívnu ventiláciu bytových domov, školské zariadenia, obchodné priestory, fitness centrá a kancelárske budovy menšej a strednej veľkosti. Jedno zariadenie zabezpečí kvalitný vzduch pre celý objekt.
Robustná konštrukcia pre technické miestnosti
Dvojstenné panely s hrúbkou 50 mm bez tepelných mostov zabezpečujú vynikajúcu tepelnú izoláciu. Premyslené rozmiestnenie komponentov uľahčuje inštaláciu a servis. Kvalitná filtrácia ePM1 55 % (F7) na prívodnom aj odpadovom vzduchu zachytáva jemný prach a peľ.
Jednoduchá inštalácia a servis
ProNordic S100R je konštruovaná s dôrazom na efektívnu inštaláciu a údržbu. Všetky vzduchové prípojky sú umiestnené na hornej strane jednotky (kruhové pripojenie Ø250 mm), čo zjednodušuje napojenie na vzduchotechnické rozvody.
Jednotku je možné demontovať na samostatné moduly — rotorový modul (39 kg), ventilátory (2×11 kg) a dvere (4×13,5 kg) — čím sa netto hmotnosť pre transport znižuje na 106 kg. Kompaktné rozmery umožňujú preniesť jednotku cez dverný otvor 70 cm.
Automatický bypass zabezpečuje voľné chladenie (free-cooling) v prechodných obdobiach. Filtračná signalizácia na základe tlakového rozdielu upozorní na potrebu výmeny filtrov.
ProNordic sa montuje prioritne do interiéru — technická miestnosť, strojovňa vzduchotechniky alebo podhľadový priestor v rámci budovy. Jednotka musí byť umiestnená na suchom mieste chránenom pred poveternostnými vplyvmi.
ProPanel a ProTouch — dva spôsoby ovládania
ProPanel je štandardný ovládací panel s tlačidlami pre základnú prevádzku a prehľad stavu jednotky. Vhodný tam, kde postačuje jednoduché ovládanie bez pokročilých nastavení.
ProTouch je dotykový panel od Siemens (Android) s aplikáciou pre lokálne pripojenie k jednotke. Ponúka rozšírené možnosti nastavenia, vizualizáciu prevádzkových parametrov a históriu alarmov. Oba panely sa dodávajú samostatne ako príslušenstvo.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Max. prietok vzduchu | 1 275 m³/h (354 l/s) |
| Typ výmenníka | Rotačný (warmtewiel) |
| Typ ventilátorov | B-wheel radiálne s EC motormi |
| Príkon ventilátorov | 2×500 W (230 V) |
| Príkon rotorového motora | 40 W |
| Max. otáčky ventilátorov | 2 700 rpm |
| El. ohrievacia batéria (voliteľná) | 3 600 W |
| Vodná ohrievacia batéria | Voliteľná (inštalácia na mieste) |
| Menovité napätie | 230 V alebo 400 V / 50 Hz |
| Celkový príkon (s el. batériou) | 4 810 W |
| Pripojenie potrubia | Ø250 mm (kruhové, horné pripojenie) |
| Filtre | Kompaktné ePM1 55 % (F7), 695×405×100 mm |
| Riadiaci systém | Siemens Climatix CS2500 |
| Komunikácia | Modbus TCP/IP alebo RTU |
| Regulácia ventilátorov | ModBus (konštantný prietok / 3 rýchlosti) |
| Rozmery (š×v×h) | 1 480×1 360×935 mm |
| Hĺbka bez dverí | 695 mm |
| Hmotnosť brutto | 230 kg |
| Hmotnosť netto (transport) | 106 kg (prejde dverami 70 cm) |
| Hmotnosť rotorového modulu | 39 kg |
| Hmotnosť ventilátorov | 2×11 kg |
| Hmotnosť dverí | 4×13,5 kg |
| Konfigurácia | Pravé (prestaviteľné na ľavé na mieste) |
| Montáž | Podlahová, vnútorná inštalácia |
| Ovládacie panely | ProPanel (tlačidlový) / ProTouch (dotykový, Siemens Android) |
| Certifikácie | ERP 2018 (EU 1253/2014), Nordic Swan Ecolabel eligible |
| Artikl | 171000 |
| GTIN | 7023671710002 |
Elektrické varianty
| Parameter | El. batéria 230 V | El. batéria 400 V | Vodná batéria 230 V | Vodná batéria 400 V |
|---|---|---|---|---|
| Celkový príkon | 4 810 W | 4 810 W | 1 210 W | 1 210 W |
| Príkon el. batérie | 3 600 W | 3 600 W | — | — |
| Menovitý prúd | 14,3 A | 8,3 A | 5,3 A | 3,1 A |
| Veľkosť ističa | 3×20 A | 3×16 A | 3×10 A | 3×10 A |
ProNordic S100R vs S140R — ktorý model zvoliť?
ProNordic S100R ponúka prietok až 1 275 m³/h a je najmenší model komerčného radu ProNordic — ideálna pre menšie komerčné priestory, bytové domy a školy, kde sú technické miestnosti priestorovo obmedzené.
Pre väčšie objekty s vyšším požadovaným prietokom zvážte ProNordic S140R (až 1 555 m³/h) alebo ProNordic S180R (až 1 800 m³/h). Pre ešte väčšie projekty je k dispozícii ProNordic S220R (až 2 400 m³/h) alebo ProNordic S260R (až 3 900 m³/h). Celý rad ProNordic zahŕňa 14 modelov s prietokom od 780 do 6 000 m³/h vo variantoch S (horné pripojenie) a L (bočné pripojenie).
Pre rezidenčné použitie (rodinné domy) odporúčame rad Flexit Nordic.
Kompaktná komerčná ventilácia. Skladom. Flexibilná konfigurácia.
Flexit ProNordic S100R je energeticky úsporná vzduchotechnická jednotka s rotačným výmenníkom tepla, prietokom až 1 275 m³/h, riadením Siemens Climatix CS2500 a 5-ročnou zárukou — flexibilná, spoľahlivá a skladom dostupná.
