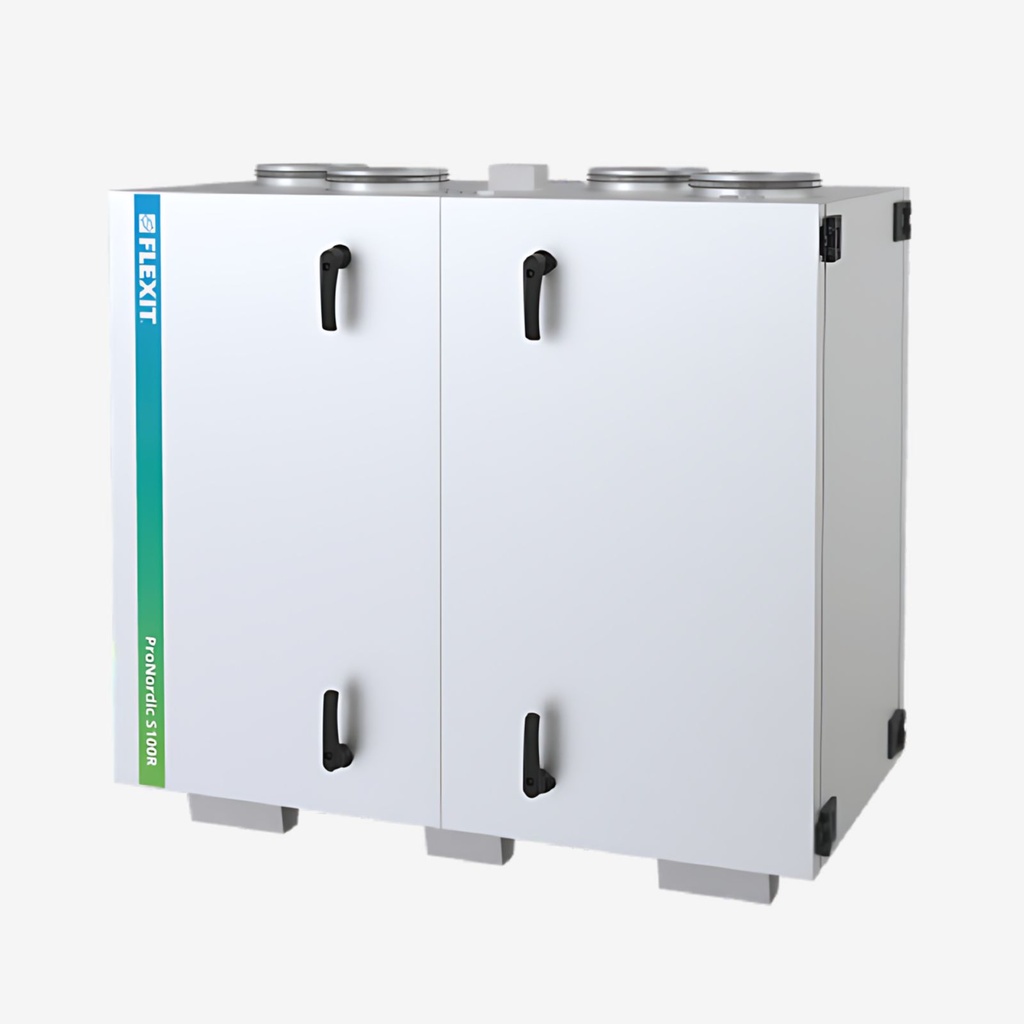

Flexit ProNordic S100R je kompaktní vzduchotechnická jednotka s rotačním výměníkem tepla, navržená pro komerční budovy v náročných nordických klimatických podmínkách. S maximálním průtokem vzduchu 1 275 m³/h a kruhovým připojením potrubí Ø250 mm pokrývá ventilaci kancelářských budov, škol, obchodních prostor, fitness center a bytových domů. Jednotka je energeticky úsporná a tichá díky EC ventilátorům s radiálními B-koly (2×500 W). Řídicí systém Siemens Climatix CS2500 s komunikací Modbus TCP/IP nebo RTU zajišťuje snadnou integraci do systémů řízení budov (BMS). Dodáváno v pravém provedení s konfigurací 400 V, snadno převoditelné na levé provedení a 230 V přímo na místě.
Klíčové výhody
Výkonové parametry
Flexit ProNordic S100R dodává průtok vzduchu až 1 275 m³/h. Kruhové připojení potrubí Ø250 mm na horní straně jednotky minimalizuje tlakové ztráty a zjednodušuje trasování rozvodů.
(354 l/s)
(kruhové, horní)
Řídicí systém Siemens Climatix CS2500
Integrovaný řídicí systém s konstantním průtokem vzduchu nebo 3stupňovou regulací. Komunikace Modbus TCP/IP nebo RTU pro připojení k systémům řízení budov (BMS). Ovládací panel ProPanel (tlačítkový) nebo ProTouch (dotykový displej, Android) k dispozici jako příslušenství. Časové programy (max. 4/den) a alarm filtru na základě tlakového diferenciálu.
Flexibilní konstrukce — nelze objednat špatně
Dodáváno v pravém provedení s konfigurací 400 V. Převod na levé provedení a 230 V se provádí přímo na místě. Topný článek (elektrický 3 600 W nebo vodní) se instaluje na místě. Tato flexibilita eliminuje riziko objednání špatné varianty a šetří náklady při změnách projektu.
Komerční budovy — kanceláře, školy, obchody
S průtokem vzduchu až 1 275 m³/h (354 l/s) je ProNordic S100R ideální pro kolektivní ventilaci bytových domů, školních zařízení, obchodních prostor, fitness center a malých až středně velkých kancelářských budov. Jedna jednotka zajistí kvalitní vzduch pro celou budovu.
Robustní konstrukce pro technické místnosti
Dvouplášťové panely o tloušťce 50 mm bez tepelných mostů zajišťují vynikající tepelnou izolaci. Promyšlené umístění komponent usnadňuje instalaci a servis. Kvalitní filtrace ePM1 55 % (F7) na přívodu i odvodu zachycuje jemný prach a pyl.
Snadná instalace a servis
ProNordic S100R je navržen s důrazem na efektivní instalaci a údržbu. Všechny vzduchové přípojky jsou umístěny na horní straně jednotky (kruhové připojení Ø250 mm), což zjednodušuje trasování rozvodů.
Jednotku lze rozložit na jednotlivé moduly — rotorový modul (39 kg), ventilátory (2×11 kg) a dveře (4×13,5 kg) — čistá hmotnost pro transport se tak snižuje na 106 kg. Kompaktní rozměry umožňují průchod dveřmi o šířce 70 cm.
Automatický bypass zajišťuje volné chlazení v přechodných obdobích. Alarm filtru na základě tlakového diferenciálu upozorní na potřebu výměny filtru.
ProNordic se primárně instaluje uvnitř budovy — v technické místnosti, strojovně vzduchotechniky nebo v podhledu. Jednotka musí být umístěna na suchém místě chráněném před povětrnostními vlivy.
ProPanel a ProTouch — dvě možnosti ovládání
ProPanel je standardní tlačítkový ovládací panel pro základní obsluhu a přehled stavu jednotky. Vhodný tam, kde postačuje jednoduché ovládání bez pokročilých nastavení.
ProTouch je dotykový panel Siemens (Android) s aplikací pro lokální připojení k jednotce. Nabízí rozšířená nastavení, vizualizaci provozních parametrů a historii alarmů. Oba panely se dodávají samostatně jako příslušenství.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Max. průtok vzduchu | 1 275 m³/h (354 l/s) |
| Typ výměníku tepla | Rotační (regenerativní) |
| Typ ventilátoru | Radiální s B-koly a EC motory |
| Výkon ventilátoru | 2×500 W (230 V) |
| Výkon motoru rotoru | 40 W |
| Max. otáčky ventilátoru | 2 700 ot/min |
| Elektrický topný článek (volitelně) | 3 600 W |
| Vodní topný článek | Volitelně (instalace na místě) |
| Jmenovité napětí | 230 V nebo 400 V / 50 Hz |
| Celkový příkon (s el. článkem) | 4 810 W |
| Připojení potrubí | Ø250 mm (kruhové, horní) |
| Filtry | Kompaktní ePM1 55 % (F7), 695×405×100 mm |
| Řídicí systém | Siemens Climatix CS2500 |
| Komunikace | Modbus TCP/IP nebo RTU |
| Regulace ventilátorů | ModBus (konstantní průtok / 3 rychlosti) |
| Rozměry (Š×V×H) | 1 480×1 360×935 mm |
| Hloubka bez dveří | 695 mm |
| Hrubá hmotnost | 230 kg |
| Čistá hmotnost (transport) | 106 kg (projde dveřmi 70 cm) |
| Hmotnost rotorového modulu | 39 kg |
| Hmotnost ventilátoru | 2×11 kg |
| Hmotnost dveří | 4×13,5 kg |
| Konfigurace | Pravé provedení (převoditelné na levé na místě) |
| Instalace | Podlahová montáž, vnitřní instalace |
| Ovládací panely | ProPanel (tlačítkový) / ProTouch (dotykový, Siemens Android) |
| Certifikace | ERP 2018 (EU 1253/2014), Nordic Swan Ecolabel eligible |
| Č. produktu | 171000 |
| GTIN | 7023671710002 |
Elektrické varianty
| Parametr | El. článek 230 V | El. článek 400 V | Vodní článek 230 V | Vodní článek 400 V |
|---|---|---|---|---|
| Celkový příkon | 4 810 W | 4 810 W | 1 210 W | 1 210 W |
| Výkon el. článku | 3 600 W | 3 600 W | — | — |
| Jmenovitý proud | 14,3 A | 8,3 A | 5,3 A | 3,1 A |
| Jištění | 3×20 A | 3×16 A | 3×10 A | 3×10 A |
ProNordic S100R vs S140R — který model zvolit?
ProNordic S100R dodává průtok vzduchu až 1 275 m³/h a je nejmenším modelem komerční řady ProNordic — ideální pro menší komerční prostory, bytové domy a školy, kde jsou technické místnosti prostorově omezené.
Pro větší budovy s vyššími nároky na průtok vzduchu zvažte ProNordic S140R (až 1 555 m³/h) nebo ProNordic S180R (až 1 800 m³/h). Pro ještě větší projekty jsou k dispozici ProNordic S220R (až 2 400 m³/h) nebo ProNordic S260R (až 3 900 m³/h). Celá řada ProNordic zahrnuje 14 modelů s průtoky od 780 do 6 000 m³/h v provedení S (horní připojení) a L (boční připojení).
Pro rezidenční použití (rodinné domy) doporučujeme řadu Flexit Nordic.
Kompaktní komerční vzduchotechnika. Skladem. Flexibilní konfigurace.
Flexit ProNordic S100R je energeticky úsporná vzduchotechnická jednotka s rotačním výměníkem tepla, průtokem až 1 275 m³/h, řídicím systémem Siemens Climatix CS2500 a 5letou zárukou — flexibilní, spolehlivá a skladem.
