Potrubní systém DN 90
Rekuperační jednotka FLEXIT Nordic S3
Rekuperační jednotka FLEXIT Nordic S3
4 781,01 €
4 781,01 €

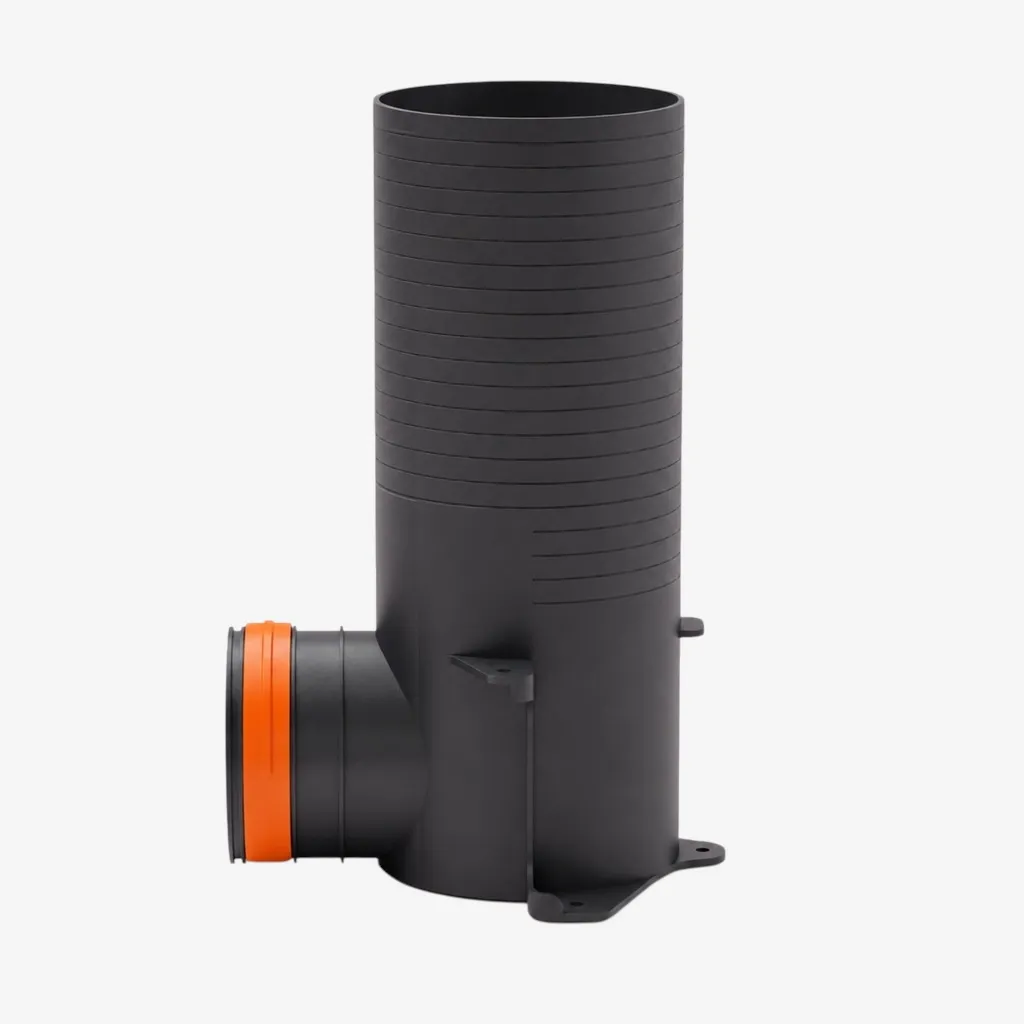

Prémiový plenum box s regulátorem 1xDN90 / vnitřní Ø125 mm, 330 mm

Prémiový plenum box s regulátorem 1xDN90 / vnitřní Ø125 mm, 330 mm

VentPlan data
(0 review)

Prémiový lomený plenum box 1xDN90 / vnitřní výstup Ø125 mm pro anemostat, délka 330 mm, s integrovanou regulací průtoku, gumovým těsněním a oranžovým zajišťovacím klipem.

34,44 € 34,44 €
28,00 € bez DPH
≈

  • Výrobce - Ventit
Na skladě
Ventit
Ventit

Ventit je pobočkou společnosti Nest s.r.o., která se specializuje na výrobu vzduchotechnických systémů především pro větrání s rekuperací tepla a dalšího užitečného příslušenství. Většina výroby probíhá přímo na Slovensku.

Doprava zdarma nad 1 500 € Standardní doručení: 2-3 pracovní dny
B2B velkoobchodní ceny Zaregistrujte se jako partner a získejte exkluzivní obchodní slevy
Platí obchodní podmínky
Kontaktujte nás
VENTIT PREMIUM DISTRIBUČNÍ BOX

Prémiový distribuční box s regulátorem

Prémiový úhlový distribuční box pro jedno potrubí DN90 s vnitřním vývodem Ø125 mm pro talířový ventil a integrovanou regulací průtoku vzduchu přímo uvnitř boxu.

✓
1× připojení DN90Bezpečné připojení potrubí s gumovým těsněním.
◎
Vnitřní vývod Ø125Připraveno pro připojení talířového ventilu.
↕
Délka boxu 330 mmKompaktní úhlová konstrukce.
◆
Integrovaný regulátorVyvážení průtoku vzduchu přímo uvnitř boxu.
Vývod Ø125
Regulátor
Vstup DN90
Premium Plenum Box with Regulator
Hlavní myšlenka

Čistší vyvážení průtoku vzduchu, méně vizuálních kompromisů.

Integrovaná klapka přesouvá bod regulace z viditelného talířového ventilu dovnitř boxu.

Tiché vyváženíNižší riziko pískání u přívodních ventilů.
Bezpečný vstup DN90Gumové těsnění s oranžovou pojistkou.
Hladký interiérMéně míst pro usazování nečistot.
Snadná montážMontážní úchyty pro upevnění na strop, podlahu a pomocí šroubů.

Proč na tomto designu záleží

Lepší akustický komfortRegulace pod koncovým prvkem snižuje potřebu škrcení talířového ventilu.
Rychlejší profesionální instalaceGumové těsnění, pojistka a montážní úchyty zjednodušují instalační práce.
Dočasná ochranaKlapka může pomoci omezit samovolné proudění vzduchu a chránit potrubí před prachem během výstavby.

Volitelné instalační příslušenství

V závislosti na způsobu instalace lze použít dvě specializovaná příslušenství.

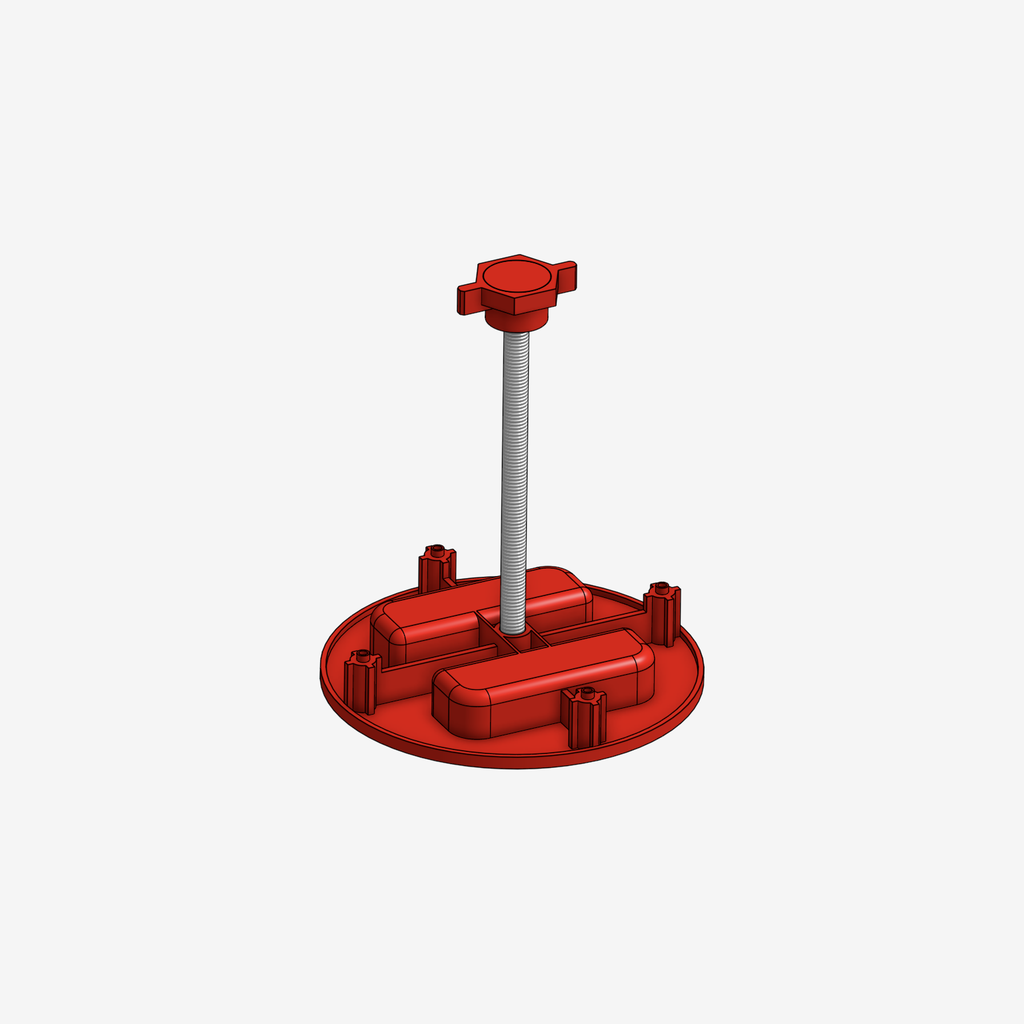

Concrete casting anchor set for 704010 plenum box

Sada kotev pro zalití do betonu

Pro zajištění polohy boxu při zalévání distribučního boxu a potrubí DN90 do betonového stropu.

Zobrazit příslušenství

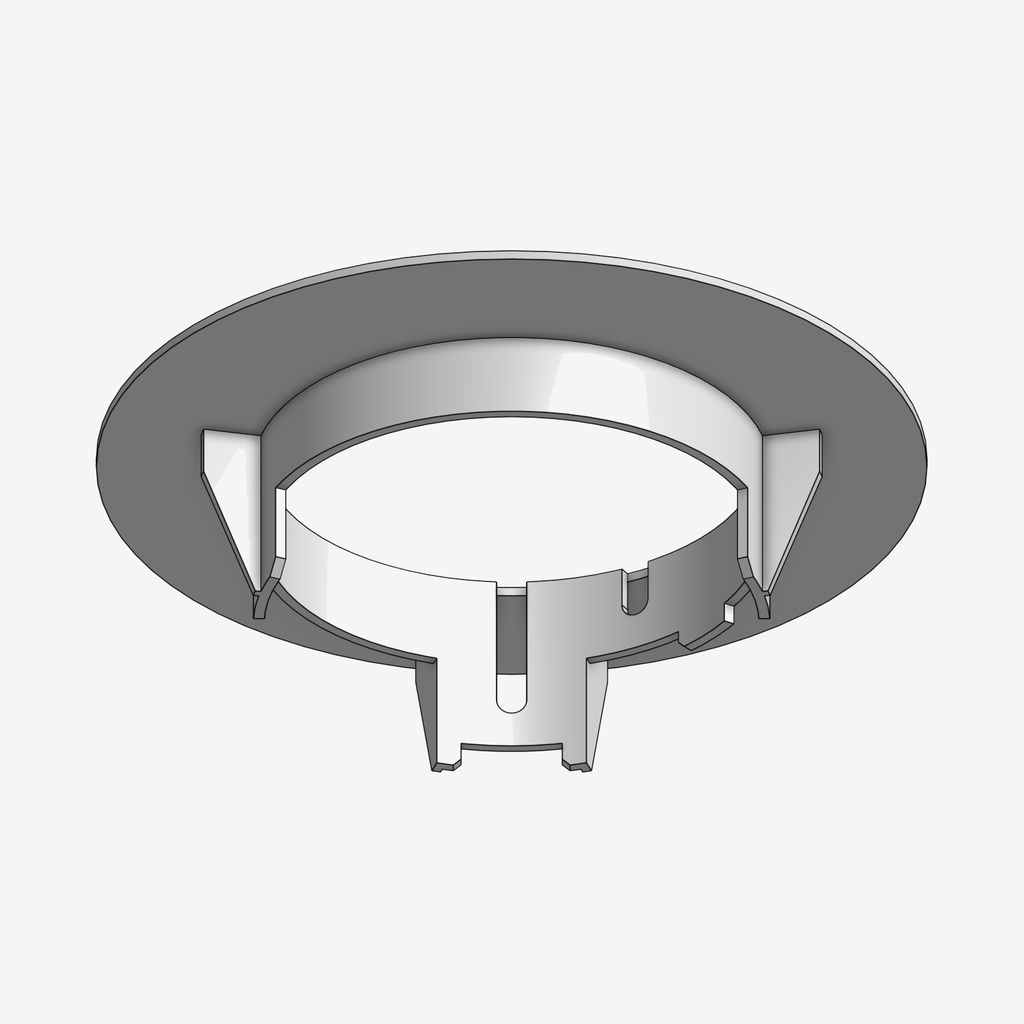

Drywall mounting flange for 704010 plenum box

Montážní příruba pro sádrokarton

Pro montáž distribučního boxu přímo do sádrokartonového podhledu.

Zobrazit příslušenství

Technické informace

ParametrHodnota
Typ produktuPrémiový úhlový distribuční box s regulátorem
Připojení potrubí1×DN90
Vývod pro ventilVnitřní Ø125 mm
Délka boxu330 mm
RegulaceIntegrovaná regulační klapka
Zajištění potrubíGumové těsnění a oranžová pojistka
ZnačkaVENTIT

FAQ

K čemu se tento distribuční box používá?

Propojuje jedno potrubí DN90 s vnitřním vývodem Ø125 mm pro hrdlo ventilu a umožňuje vyvážení průtoku vzduchu přímo uvnitř boxu.

Je součástí regulace průtoku vzduchu?

Ano. Box obsahuje integrovanou klapku pro regulaci průtoku vzduchu pod koncovým prvkem.

Proč je regulace uvnitř boxu užitečná?

Snižuje potřebu uzavírat viditelný talíř ventilu, což pomáhá omezit riziko pískání u přívodních ventilů.

Jak je potrubí DN90 zajištěno?

Potrubí DN90 se zasune přes gumové těsnění a zajistí se oranžovou pojistkou proti vytažení.

Jaké příslušenství je k dispozici?

Sada kotev pro zalití do betonu a montážní příruba pro sádrokarton jsou volitelným příslušenstvím určeným pro distribuční box 704010.

Lze regulátor nastavit i po instalaci?

Regulátor je určen pro vyvážení průtoku vzduchu během instalace a uvádění do provozu v závislosti na konečném nastavení systému.

Prémiová regulace průtoku vzduchu uvnitř distribučního boxu.

Profesionální distribuční box DN90 s integrovanou regulací průtoku vzduchu, vývodem Ø125 mm, připojením potrubí s gumovým těsněním a montážními prvky pro snadnou instalaci.

Výrobce Ventit
0.0 /5

Based on 0 reviews

5
0
4
0
3
0
2
0
1
0
Login to Write a Review
Customer Reviews

No reviews yet. Be the first to write a review!

VentPlan data

Produktový model

VentPlan model

Komponenta
Premium plenum box with regulator 1xDN90 / Ø125 ID , VentPlan diagram
Model
Premium plenum box with regulator 1xDN90 / Ø125 ID ,
Číslo
704010
Výrobce
Ventit
Kategorie
plenums
2D model 3D model Materiály

3D náhled

OBJ + MTL
Komponenta · Premium plenum box with regulator 1xDN90 / Ø125 ID ,
Načítám 3D model...
Derived from model name

Přechodový box pro napojení 1× DN90 na hlavní hrdlo Ø125. Dostupné: 2D diagram, 3D OBJ model, MTL materiály.

Typ komponentu přechodový box
Sekundární napojení 1× DN90
Hlavní hrdlo Ø125
3D model OBJ + MTL

Frequently asked questions

Jaké hlavní hrdlo má tento přechodový box?
Má hlavní hrdlo Ø125.
Kolik napojení DN90 má tento komponent?
1 sekundární napojení DN90.
Je dostupný 3D model?
Ano, OBJ + MTL.
Je dostupný 2D technický diagram?
Ano.
